مقاسات أنابيب PPRC بالبوصة والمليمتر

في المقابلات الشائعة لمقاسات وصلات PPRC، يرتبط المقاس الاسمي البالغ بوصة واحدة بأنبوب قطره الخارجي 32 مم. ومن المقابلات الشائعة أيضاً نصف بوصة مع 20 مم، وثلاثة أرباع البوصة مع 25 مم، وبوصتان مع 63 مم. هذه مقابلات بين مقاسات التوصيل، وليست تحويلات حسابية لوحدات الطول. فالبوصة كوحدة طول تساوي 25.4 مم بالضبط، بينما يعبّر مقاس الوصلة الملولبة بالبوصة عن مقاسها الاسمي.

يساعد فهم هذا الفرق على قراءة الكتالوج واختيار الأنبوب أو الوصلة بصورة أوضح. يشرح هذا الدليل المقابلات الشائعة من نصف بوصة إلى أربع بوصات، ومعنى قطر الأنبوب بالمليمتر، وكيفية قراءة مقاس كل طرف من أطراف الوصلة الانتقالية الملولبة قبل طلبها.

ماذا تعني البوصة والمليمتر في أنابيب PPRC؟

تُعبَّر مقاسات الوصلات الملولبة عادةً بالبوصة، مثل نصف بوصة أو بوصة واحدة أو بوصة ونصف. وقد يُكتب رمز البوصة في الكتالوج على شكل علامة مزدوجة؛ فالتعبيران 1″ و1" يشيران إلى البوصة. وعند قراءة مواصفات الوصلة، يجب التمييز بين هذا المقاس الاسمي للتوصيل والقطر الخارجي للأنبوب.

أما المقاسات مثل 20 و25 و32 و40 مم في أنابيب PPRC فتشير إلى القطر الخارجي. وعندما يوصف المنتج بأنه أنبوب PPRC مقاس 32 مم، فالمقصود أن قطره الخارجي الاسمي 32 مم. لا يحدد هذا الرقم مباشرةً قطر الفتحة الداخلية التي يمر الماء عبرها.

المقاس الاسمي هو تسمية تُستخدم لتعريف المنتج أو الوصلة. ولا يعني وصف الوصلة الملولبة بأنها بوصة واحدة أن قياس أي قطر ظاهر فيها سيعطي بالضرورة 25.4 مم. لذلك لا تكفي قسمة القطر الخارجي للأنبوب على 25.4 لاختيار مقاس السن الملولب. يجب قراءة مقاس طرف الأنبوب بالمليمتر ومقاس الطرف الملولب بالبوصة كلٍّ على حدة، ثم التأكد من جمعهما في المنتج المطلوب.

جدول المقابلات الشائعة بين البوصة وقطر أنبوب PPRC

يوضح الجدول التالي مقابلات شائعة تظهر أيضاً في كتالوج الوصلات الانتقالية الملولبة من SPK. يشير عمود المليمتر إلى القطر الخارجي لأنبوب PPRC.

هذا الجدول ليس جدولاً لتحويل وحدات الطول. كما أنه لا يعني أن كل قطر أنبوب لا يمكن استخدامه إلا مع مقاس واحد من السن الملولب. تتوفر وصلات انتقالية بتركيبات مختلفة للمقاسات، ولذلك يجب التحقق من مقاسي طرفي المنتج المحدد عند تقديم الطلب.

كيف نقرأ مقاساً مثل 32 × 1″ أو 25 × ½″؟

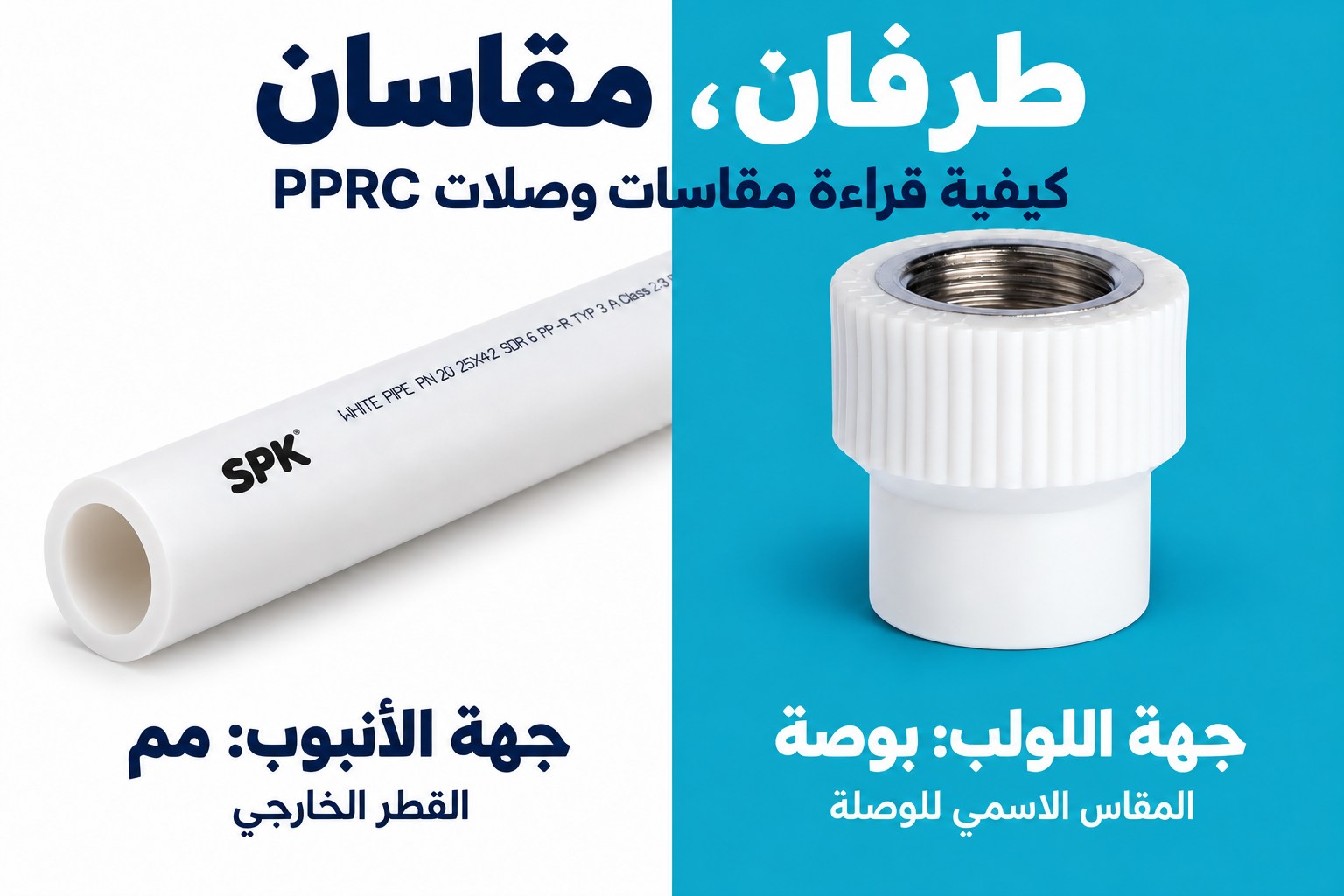

إذا كان مقاس الوصلة الانتقالية الملولبة في الكتالوج هو 32 × 1″، فإن الرقم الأول يحدد الطرف المخصص للاتصال بأنبوب PPRC قطره الخارجي 32 مم. أما الرقم الثاني فيحدد المقاس الاسمي للطرف الملولب، وهو بوصة واحدة. وتفصل علامة «×» بين مقاسي التوصيل؛ فهي لا تطلب إجراء عملية ضرب.

يتضمن كتالوج SPK أيضاً خيار 25 × ½″. في هذا المنتج، يُستخدم الطرف البلاستيكي مع أنبوب مقاس 25 مم، بينما يبلغ المقاس الاسمي للطرف الملولب نصف بوصة. ويوضح مقاس 20 × ¾″ بدوره أن الطرفين قد يتوفران بتركيبات تختلف عن المقابلات الشائعة في الجدول.

لذلك فإن معرفة أن أنبوب 25 مم يقترن عادةً بوصلة ثلاثة أرباع البوصة لا تعني أن كل وصلة انتقالية لهذا الأنبوب تحمل السن نفسه. افحص المقاس الكامل للمنتج، وما إذا كان السن داخلياً أو خارجياً، ومعيار التوصيل. وعندما توجد خيارات متعددة لقطر الأنبوب ذاته، يساعد رمز المنتج على تحديد القطعة المطلوبة وتجنب الالتباس في الطلب.

ما الفرق بين القطر الخارجي والقطر الداخلي؟

القطر الخارجي هو المسافة عبر الأنبوب بين سطحيه الخارجيين المتقابلين. أما القطر الداخلي فهو قطر الفتحة الموجودة داخل الأنبوب. ويشكّل جدار الأنبوب، أي سماكة جداره، الفرق بين القطرين.

قد يختلف القطر الداخلي لأنبوبين لهما القطر الخارجي نفسه إذا اختلفت سماكة الجدار. فلا ينبغي افتراض أن كل أنبوبين موصوفين بمقاس 32 مم لهما فتحة داخلية متساوية. والعلاقة الهندسية العامة هي: القطر الداخلي يساوي القطر الخارجي ناقص ضعفي سماكة الجدار. ويجب مراعاة أبعاد المنتج المحدد وتفاوتاته عند استخدام هذه العلاقة.

للمزيد عن سماكات الجدران وسلاسل SDR، راجع دليل أبعاد أنابيب PPRC وسماكة الجدار. ولا يكفي المقاس بالبوصة أو القطر الخارجي وحده لتحديد تحمل الضغط أو ملاءمة الأنبوب لمشروع معين.

كيف نتحقق من المقاسات قبل اختيار الأنبوب والوصلة؟

ابدأ بقراءة العلامات المطبوعة على الأنبوب أو المقاس المدرج في الكتالوج. وإذا أجريت قياساً، فقِس القطر من الخارج إلى الخارج على الجزء المستقيم من جسم الأنبوب. لا يمكن استخدام قياس الجسم الخارجي للجلبة أو الكوع أو الجزء المعدني الملولب بدلاً من القطر الخارجي للأنبوب.

حدّد المعلومات الثلاث التالية قبل اختيار الوصلة:

• طرف الأنبوب: القطر الخارجي لأنبوب PPRC بالمليمتر.
• الطرف الملولب: المقاس الاسمي بالبوصة ونوع السن، داخلي أو خارجي، إن وجد.
• تعريف المنتج: المقاس الكامل للوصلة ومعيار التوصيل ورمز المنتج.

فمثلاً، طلب «وصلة بسن داخلي مقاس بوصة واحدة لأنبوب 32 مم» أدق من الاكتفاء بطلب «وصلة بوصة». يوضح الوصف الأول احتياج كل طرف ويقلل الغموض عند الاختيار والطلب. وحتى عند استخدام تسمية مألوفة في السوق، تبقى مراجعة المقاس الكامل في الكتالوج ضرورية للتمييز بين الخيارات المختلفة.

أسئلة شائعة

ما القطر المقابل لوصلة PPRC مقاس بوصة واحدة؟

في المقابلات الشائعة يرتبط المقاس الاسمي البالغ بوصة واحدة بقطر خارجي للأنبوب يبلغ 32 مم. وهذا يختلف عن تحويل وحدة الطول، الذي تكون فيه البوصة الواحدة مساوية لـ25.4 مم.

ما القطر المقابل لوصلة PPRC مقاس بوصتين؟

المقابلة الشائعة هي وصلة مقاس بوصتين مع أنبوب قطره الخارجي 63 مم. وعند اختيار وصلة انتقالية ملولبة، يجب قراءة مقاس المنتج كاملاً وعدم الاكتفاء بأحد الطرفين.

ما مقاس البوصة الشائع مع أنبوبي 20 و25 مم؟

يرتبط القطر الخارجي 20 مم عادةً بنصف بوصة، والقطر الخارجي 25 مم بثلاثة أرباع البوصة. وقد تختلف مقاسات السن في الوصلات الانتقالية بحسب خيار المنتج.

ما مقاس البوصة الشائع مع أنبوبي 40 و50 مم؟

المقابل الشائع لأنبوب 40 مم هو بوصة وربع، ولأنبوب 50 مم بوصة ونصف. هذه مقابلات لمقاسات التوصيل وليست تحويلاً مباشراً من المليمتر إلى البوصة.

من أين يُقاس أنبوب PPRC؟

يُقاس من الخارج إلى الخارج على الجزء المستقيم من جسم الأنبوب. أما قياس الفتحة الداخلية أو الجسم الخارجي للوصلة فيعطي بُعداً مختلفاً. قارن النتيجة بوسم المنتج وبيانات الكتالوج.

يمكنك الاطلاع على أنظمة إمداد المياه SPK PPR لاختيار الأنابيب والوصلات المطلوبة. وعند طلب المساعدة في الاختيار أو عرض السعر، اذكر القطر الخارجي للأنبوب ومقاس الطرف الملولب إن وجد، وظروف الاستخدام والكمية المطلوبة.
